Restauro express em rádio-relógio

Minha filha pediu um despertador. Lembrei que temos guardado um rádio-relógio que pertenceu à tia da minha esposa, um Philco PR-2504.

Rádio-relógio é algo bem anos 1980.

A proposta era "restauro em uma tarde": limpeza, troca do cabo de força para o padrão ABNT atual e pequenos reparos.



Ao abri-lo deparei com placa quebrada, provavelmente fruto de alguma queda ou tentativa de reparo anterior. A fratura no canto não impedia o funcionamento do aparelho, mas existia também um rompimento de trilha no controle de volume.



Raspei o verniz protetor para chegar ao cobre.

Reparei com uma generosa quantidade de solda.



Na foto acima é possível ver o cabo de força já trocado. Aproveitei e troquei o capacitor de filtro (o preto, do lado esquerdo, entre o transformador e a chave). Limpei as chaves com álcool isopropílico e iniciei o procedimento de montagem.

Mariah ainda está um pouco assustada com a buzina estridente que passou a ser o responsável pelo seu despertar.

Antimofo caseiro

Produtos que evitam mofo tirando a umidade do ar em ambientes fechados podem facilmente ser encontrados em supermercados. Aqui eu apresento uma solução mais barata, usando o mesmo produto químico (cloreto de cálcio).

1) Pegue uma garrafa pet de refrigerante.

2) Com um estilete corte ao meio e vire a parte de cima de cabeça para baixo.

3) Mas antes...

 ...faça vários furos na tampinha com uma broca fina.

4) Pegue o cloreto de cálcio em escamas e jogue na parte de cima até metade do volume.

5) Com uma tela fina e um elástico (no caso, preto), tampe a parte de cima para evitar derramamento do cloreto de cálcio, porém permitindo que umidade seja absorvida.


6) Não se esqueça de guardar o cloreto de cálcio fechando bem. Quanto todo o cloreto de cálcio absorver a umidade a parte inferior da garrafa ficará cheia de um líquido transparente. Descarte este líquido e coloque mais cloreto de cálcio na para de cima.

Colocando uma bandeja na parede

A minha esposa queria decorar uma bandeja colocando-a na parede, como se fosse um quadro.



 O problema é fixá-la.

A minha solução, visto que o material usado na bandeja foi o aço:

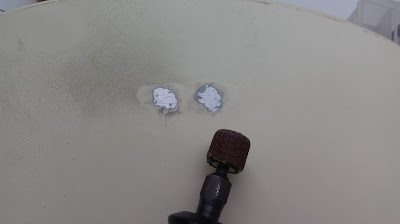

1) Centralizei dois pontos e lixei

2) Com o ferro de solda e solda usada em eletrônica, estanhei o local lixado



 3) Peguei um fio fino usado em eletrônica, desencapei-o e soldei .

Pronto: agora é só prender no parafuso que está na parede pois a bandeja é bem leve.

Osciloscópio WGB OS-21 e OS-22: manual de serviço

Link do manual no Google Drive
