É possível converter uma saída quase-complementar de um amplificador de áudio antigo em complementar. Basicamente você precisa substituir um dos transistores de potência e converter a associação Sziklai por uma Darlington.
Considere o velho Polyvox AP-800 abaixo. O par T207 - T209 formam um par darlingon NPN e o par T208 - T210 formam um par Sziklai.
A receita:
(1) Substitua T210 pelo par complementar de T209. Como o RCA3055 é um transistor muito antigo, eu recomendo trocar os dois: o RCA3055 seria substituído por um TIP3055 e o T210 por um TIP2955. Evidentemente que existem outras opções de pares que servem a este caso.
(2) Retire R244 e ligue o coletor de T208 diretamente na linha de alimentação negativa.
(3) Desconecte o emissor de T208 do coletor de T210 e do resistor R246.
(4) Conecte R244 entre o emissor de T208 e o encontro de R245 e R246.
(5) Voltemos a T210: as novas ligações são: coletor na linha de alimentação negativa, emissor em R246 e base no encontro de R244 e emissor de T208.

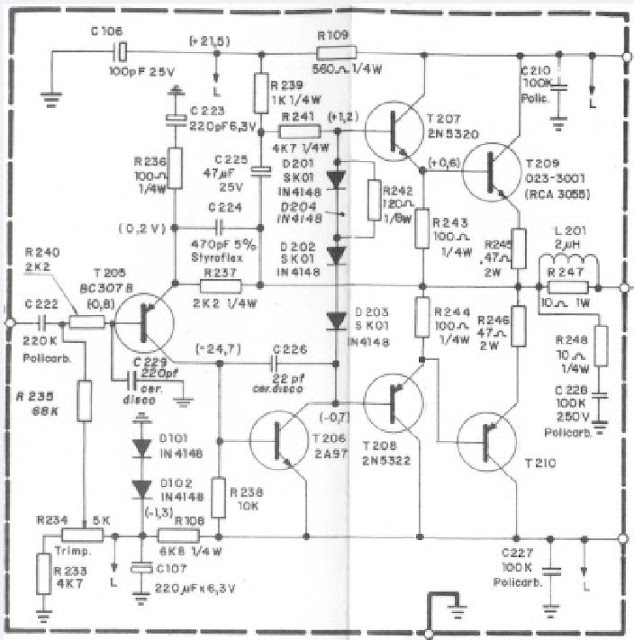

O resultado final será o abaixo, tão simples que eu fiz no Microsoft Paint!
